Минеральный огнестойкий кабель MI: Полный гид 2026

Минеральный огнестойкий кабель MI (Mineral Insulated) — это единственный тип кабельной продукции, способный сохранять работоспособность в условиях открытого пламени при температурах до 1000°C и выше в течение нескольких часов, обеспечивая бесперебойную подачу электроэнергии к критически важным системам безопасности. В 2026 году, с ужесточением международных норм пожарной безопасности и ростом требований к надежности инфраструктуры, выбор правильного кабеля становится вопросом жизни и смерти. Если вы ищете надежное решение для систем пожаротушения, эвакуации или энергоснабжения объектов повышенной опасности, этот гид предоставит исчерпывающие ответы о конструкции, преимуществах, монтаже и актуальных стандартах минеральных кабелей.

Что такое минеральный огнестойкий кабель MI: Анатомия абсолютной защиты

В мире электротехники термин «огнестойкость» часто используется неправильно. Многие кабели лишь «не поддерживают горение», то есть затухают после удаления источника огня. Однако минеральный огнестойкий кабель MI представляет собой принципиально иной класс оборудования. Его уникальность заключается в отсутствии органических материалов в конструкции изоляции и оболочки, что делает его физически неспособным сгореть.

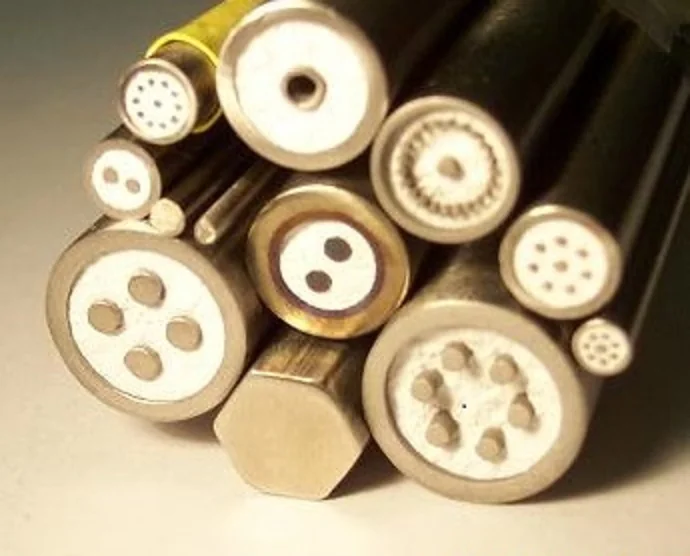

Конструкция кабеля MI напоминает слоеный пирог из металла и камня, где каждый слой выполняет критическую функцию:

• Токопроводящая жила: Изготавливается из высокочистой меди (однопроволочной или многопроволочной). Медь выбрана за свою отличную электропроводность и способность сохранять механическую прочность при высоких температурах.
• Изоляция: Это сердце технологии MI. Вместо полимеров (ПВХ, сшитого полиэтилена), которые плавятся при 150-250°C, здесь используется спрессованный порошок оксида магния (MgO). Оксид магния — это минерал с температурой плавления около 2800°C. Он обладает выдающимися диэлектрическими свойствами, которые не деградируют даже при экстремальном нагреве.
• Оболочка: Герметичная трубка из меди или нержавеющей стали. Она не только защищает изоляцию от влаги и механических повреждений, но и служит дополнительным проводником заземления. Медная оболочка также плавится при температуре выше 1000°C, что позволяет кабелю работать в эпицентре пожара.

Именно такая монолитная конструкция позволяет кабелю MI выдерживать прямое воздействие огня, не выделяя дыма и токсичных веществ, что критически важно для эвакуации людей из зданий.

Почему в 2026 году кабель MI стал стандартом де-факто для безопасности

По состоянию на март 2026 года, глобальная статистика пожаров показала тревожную тенденцию: основной причиной гибели людей становится не само пламя, а удушье от токсичного дыма и отказ систем безопасности из-за потери питания. Традиционные полимерные кабели, даже с маркировкой «LSZH» (Low Smoke Zero Halogen), имеют предел стойкости, после которого их изоляция разрушается.

Минеральный огнестойкий кабель MI решает эту проблему радикально. Последние обновления в строительных нормах РФ (СП) и европейских стандартах (EN 50577) настоятельно рекомендуют или прямо предписывают использование ми-кабелей для следующих систем:

• Системы пожарной сигнализации и оповещения: Громкоговорители и датчики должны работать до последней секунды эвакуации.
• Аварийное освещение: Световые указатели «Выход» не должны гаснуть в дыму.
• Системы дымоудаления и подпора воздуха: Вентиляторы должны продолжать работу, чтобы очищать пути эвакуации.
• Лифты для пожарных расчетов: Должны доставлять спасателей на верхние этажи небоскребов.
• Насосы пожаротушения: Критическая инфраструктура, отказ которой недопустим.

В отличие от кабелей с керамизирующейся изоляцией, которые стали популярны в начале 2020-х годов как более дешевая альтернатива, кабель MI демонстрирует стабильность параметров на протяжении 50 и более лет эксплуатации. Керамические композиты со временем могут терять эластичность или требовать особых условий хранения до монтажа, тогда как ми-кабель инертен к старению.

Сравнительный анализ: MI против полимерных огнестойких кабелей

Для инженеров и проектировщиков важно понимать разницу в характеристиках. Ниже приведена таблица, сравнивающая минеральный огнестойкий кабель MI с современными полимерными аналогами класса F120 (выдерживающими огонь 120 минут).

Как видно из таблицы, минеральный огнестойкий кабель MI выигрывает по долговечности и экологической безопасности. Однако он проигрывает в гибкости и сложности монтажа, что требует высокой квалификации персонала и использования продукции от проверенных производителей, таких как ООО «Фошань Шуньдэ Чжитай Стекло», специализирующееся на высокотехнологичных кабельных решениях для самых суровых условий.

Технические характеристики и классификация по стандартам 2026 года

При выборе кабеля необходимо опираться на актуальные стандарты. В России и странах ЕАЭС основным документом является ГОСТ 31565-2014 (с изменениями 2025 года), гармонизированный с международным стандартом МЭК 60702. Кабели маркируются буквами, указывающими на исполнение.

Основные марки кабелей MI

• КММ (или аналог BS 6387 CWZ): Медные жилы, медная оболочка, изоляция из оксида магния. Предназначен для стационарной прокладки. Обладает максимальной токопроводимостью оболочки.
• КМС: Медные жилы, оболочка из нержавеющей стали. Используется в агрессивных средах, где медь может корродировать (химические заводы, морские платформы).
• Бронированные версии: Для прокладки в земле или местах с высоким риском механических повреждений поверх медной оболочки наносится дополнительный стальной бронепокров.

Выбор конкретного типа кабеля зависит от задач проекта. Например, компания ООО «Фошань Шуньдэ Чжитай Стекло» предлагает широкий спектр подобных решений, разработанных с учетом строгих стандартов безопасности и сурового климата. В их ассортименте представлены не только гибкие минеральные и огнестойкие кабели для систем пожарной безопасности, но и специализированная продукция для угольных шахт, нефтедобычи и высокоскоростных железных дорог. Такой подход гарантирует, что даже в экстремальных условиях — от арктического холода до глубоких шахт — энергоснабжение критически важных объектов останется стабильным.

Ключевые параметры, на которые нужно обратить внимание

1. Сопротивление изоляции: У нового кабеля оно должно составлять сотни мегаом. Важно помнить, что оксид магния гигроскопичен. Если герметичность концов нарушена при хранении, влага впитывается в порошок, резко снижая сопротивление. Поэтому проверка мегаомметром перед монтажом обязательна.

2. Допустимый ток нагрузки: Благодаря отсутствию органической изоляции, кабель MI может работать при более высоких температурах жилы без деградации. Это позволяет использовать кабель меньшего сечения для тех же токов по сравнению с ПВХ-кабелями, экономя место в лотках.

3. Класс огнестойкости: Согласно ГОСТ 31565, кабели MI относятся к классу исполнения нг(А)-FRLS или высшему нг(А)-FRHF. Но их реальная стойкость часто превышает требуемые 180 минут, достигая 3-4 часов в реальных испытаниях.

Инструкция по монтажу: Как избежать фатальных ошибок

Установка минерального огнестойкого кабеля MI кардинально отличается от работы с обычными проводами. Неправильный монтаж может свести на нет все преимущества дорогой продукции. Вот пошаговый алгоритм действий для профессионалов.

Шаг 1: Транспортировка и хранение

Кабель поставляется на барабанах. Категорически запрещено бросать барабаны или хранить кабель под открытым небом без защиты торцов. Даже кратковременный контакт открытого конца кабеля с дождем или снегом приведет к капиллярному эффекту: влага втянется внутрь изоляции на несколько метров.
Правило: Всегда проверяйте целостность заводских заглушек. Если кабель отрезан, концы должны быть немедленно загерметизированы специальной термоусадкой или компаундом.

Шаг 2: Прокладка трассы

Кабель MI жестче обычного. Минимальный радиус изгиба обычно составляет 6 внешних диаметров для многожильных и 2-3 диаметра для одножильных (в зависимости от производителя). При превышении усилия можно повредить внутреннюю структуру, создав пустоты в изоляции.
* Используйте специальные ролики и угловые направляющие.
* Не волоките кабель по острым краям лотков.
* Крепление осуществляется металлическими скобами с резиновой прокладкой каждые 50-80 см, чтобы избежать провисания, так как кабель тяжелее полимерных аналогов.

Шаг 3: Разделка и заделка концов (Самый критический этап)

Это момент истины. Оксид магния должен быть полностью изолирован от атмосферы навсегда.

1. Аккуратно снимите внешнюю медную оболочку специальным стриппером, не повредив изоляцию.
2. Очистите жилы. Важно удалить остатки порошка оксида магния с поверхности жил, чтобы обеспечить хороший контакт в клеммах.
3. Установите концевую муфту (терминацию). Она состоит из компрессионного кольца, уплотнителя и колпачка.
4. Опрессовка: Используйте только калиброванный гидравлический или механический пресс, рекомендованный производителем. Недопрессовка приведет к попаданию влаги, перепрессовка — к разрушению изоляции внутри муфты.
5. Наденьте термоусаживаемый кембрик (если предусмотрен конструктивом) для дополнительной изоляции и цветовой маркировки.

Шаг 4: Финальное тестирование

После разделки всех концов обязательно проведите измерение сопротивления изоляции между каждой жилой и оболочкой, а также между жилами. Значения должны соответствовать паспортным данным (обычно >100 МОм). Также проверьте целостность жил омметром.

Экономическое обоснование: Дорого при покупке, дешево в эксплуатации

Частый аргумент против использования кабеля MI — его высокая начальная стоимость, которая может в 3-5 раз превышать цену полимерных огнестойких аналогов. Однако подход Total Cost of Ownership (TCO) показывает обратную картину.

Факторы экономии:

• Отсутствие замены: Срок службы МИ-кабеля сопоставим со сроком службы самого здания. Вам не придется менять кабельную трассу через 20 лет из-за старения изоляции.
• Снижение сечения: Благодаря возможности работы при высоких температурах, часто можно применить кабель на одну ступень сечения меньше, чем требуется для ПВХ-кабеля, что частично компенсирует разницу в цене за метр.
• Отсутствие кабельных лотков: В многих случаях (при открытой прокладке) кабель MI самонесущий и не требует дорогостоящих металлических лотков с огнезащитным покрытием, так как обладает собственной механической прочностью и огнестойкостью.
• Страховые премии: Объекты, оборудованные системами безопасности на базе МИ-кабелей, часто получают скидки на страховые взносы от пожарных рисков, так как вероятность катастрофического отказа систем минимальна.

В долгосрочной перспективе, особенно для объектов со сроком эксплуатации 50+ лет (метро, тоннели, небоскребы, АЭС), минеральный огнестойкий кабель MI является самым выгодным инвестиционным решением. Надежность такой инфраструктуры напрямую зависит от качества продукции, которую поставляют лидеры рынка, обеспечивая энергоснабжение по всей России.

Новые тренды и инновации в производстве МИ-кабелей 2026

Технологии не стоят на месте. Производители кабеля MI в 2025-2026 годах внедрили ряд улучшений, направленных на упрощение монтажа и расширение сфер применения.

Гибридные решения и предварительная сборка

Одной из главных проблем всегда была сложность разделки на объекте. Теперь ведущие производители, включая компанию ООО «Фошань Шуньдэ Чжитай Стекло», предлагают предварительно собранные узлы с уже установленными и опрессованными муфтами, поставляемые в защищенных боксах. Это снижает влияние человеческого фактора на стройплощадке и ускоряет процесс монтажа высотных зданий.

Улучшенные уплотнители

Разработаны новые полимерные уплотнители в концевых муфтах, которые сохраняют эластичность в диапазоне от -60°C до +200°C, обеспечивая герметичность даже в условиях арктического климата или рядом с горячими трубопроводами.

Цифровой паспорт изделия

Каждая бухта современного кабеля MI теперь снабжается QR-кодом, содержащим полную историю производства, результаты заводских испытаний, рекомендации по монтажу и видеоинструкции. Это повышает прозрачность цепочки поставок и упрощает приемку объекта надзорными органами.

Часто задаваемые вопросы (FAQ)

Можно ли соединять кабель MI в промежуточных точках?

Теоретически да, используя специальные соединительные муфты. Однако на практике это крайне не рекомендуется. Каждое соединение — это потенциальная точка разгерметизации. Нормы пожарной безопасности советуют прокладывать кабель единым куском от щита до потребителя. Если соединение неизбежно, оно должно выполняться в специальных герметичных коробках с доступом для обслуживания.

Подвержен ли кабель МИ коррозии?

Медная оболочка устойчива к коррозии в большинстве сред. Однако в атмосфере с высоким содержанием серы, аммиака или в морской воде (для незащищенной меди) возможна коррозия. В таких случаях следует использовать кабель в оболочке из нержавеющей стали или применять дополнительное внешнее покрытие из ПВХ (которое сгорит при пожаре, но защитит медь при эксплуатации).

Является ли кабель MI гибким?

Он менее гибок, чем обычный медный кабель в ПВХ изоляции. Многожильные версии достаточно гибкие для прокладки по сложным трассам, но требуют соблюдения радиуса изгиба. Одножильные кабели большого сечения практически не гнутся вручную и требуют использования трубогибов или прокладки по прямым участкам.

Как ведет себя кабель при коротком замыкании?

Благодаря высокой тепловой инерции оксида магния и массивной металлической оболочке, кабель MI выдерживает токи короткого замыкания значительно лучше полимерных аналогов. Изоляция не вспучивается и не теряет свойств после устранения КЗ, если температура не достигла точки плавления меди.

Заключение: Инвестиция в безопасность будущего

Выбор кабельной продукции для систем безопасности — это не просто техническое задание, это этический выбор инженера. Статистика пожаров 2025-2026 годов недвусмысленно говорит: там, где использовались традиционные решения, риск отказа систем остается неприемлемо высоким. Минеральный огнестойкий кабель MI остается «золотым стандартом» пожарной безопасности, предлагая уровень надежности, недостижимый для других технологий.

Несмотря на более высокую начальную стоимость и требования к квалификации монтажников, преимущества МИ-кабеля в виде абсолютной огнестойкости, нулевой токсичности и векового срока службы делают его безальтернативным выбором для ответственных объектов. Внедряя эти решения сегодня, мы строим инфраструктуру, способную защитить жизни людей завтра.

При проектировании новых объектов и модернизации существующих, приоритет должен отдаваться именно минеральным кабелям. Помните: в ситуации пожара цена ошибки измеряется не рублями, а человеческими судьбами. Доверяйте только проверенным технологиям и сертифицированной продукции от надежных партнеров, таких как ООО «Фошань Шуньдэ Чжитай Стекло», чья продукция гарантирует долговечность и стабильную работу в самых сложных условиях эксплуатации.

Список использованных источников и нормативная база

• ГОСТ 31565-2014 «Кабельные изделия. Требования пожарной безопасности» (с изменениями 2025 г.).
• Международный стандарт МЭК 60702:2025 «Кабели с минеральной изоляцией и их концевые заделки на номинальное напряжение до 750 В».
• Европейский стандарт EN 50577:2025 «Кабели с минеральной изоляцией…».
• Технические отчеты ассоциации производителей кабельной продукции за 1 квартал 2026 года.
• Свод правил СП 6.13130.2021 «Системы противопожарной защиты. Электрооборудование».
• Данные испытаний НИИ «Опытное» (Россия) и Warringtonfire (Великобритания) за 2025 год.
